在晶片製造企業中，台積電和三星的技術最為先進，目前也只有這兩家企業能夠生產製造7nm及以下製程的晶片。
其中，台積電是先進位程晶片產能最高的廠商，良品率也高，三星次之。
例如，在5nm晶片訂單方面，台積電拿到了蘋果和華為的訂單，而三星僅有高通訂單，也就是因為台積電技術，其代工市場份額是更是高達53%，遠超三星。
為此，三星早就明確表示，其計劃在未來10年投資超2000億美元到晶片領域內，除了提升產能，還用於發展先進的晶片製造技術，目的是在2025年超越台積電。

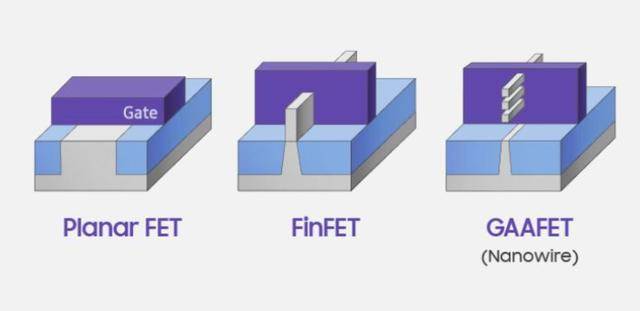

早些時候，三星率先展示了3nm晶片，盡管是採用GAA 工藝製造的儲存晶片，但這仍是全球首款3nm晶片，隨後其又展示了採用3nm工藝的非儲存晶片。
根據三星宣布的消息可知，採用GAA工藝的3nm晶片，晶圓的面積效率提升了35%，性能也提升了30%，功耗則降低了50%。
另外，三星GAA工藝的3nm晶片比台積電傳統的FinFET工藝，在性能和功耗方面更有優勢，預計2023年上市。
展開全文
事關2nm晶片，台積電官宣了，已經准備了15年
據悉，三星亮相全新的GAA工藝後，台積電方面就明確表示，其在3nm晶片上採用傳統的FinFET工藝，預計在2022年量產上市。
而台積電3nm工藝是全新的節點，相比5nm晶片而言，其性能將提升11%，邏輯面積提升1.7倍，還將實現在同等性能下，降低 25%-30%的功耗。
但在2nm晶片上，台積電曾表示將會採用GAA工藝。
然而，就在近日，台積電南京公司負責人羅鎮球的公開表態，台積電將會在2022年如期推出3nm製程的晶片，2nm晶片也在順利研發。
但在2nm晶片上，台積電可能不會採用GAA工藝，而是採用台積電自主研發了15 年的 Nanosheet / Nanowire 的電晶體結構，該結構類似GAA，相當於官宣了。
並且，台積電對該工藝已經持續研發了15年，已經達到非常扎實的性能。
另外，台積電在2nm等製程晶片上，還會改變電晶體的材料，採用二維材料做電晶體，在該材料下生產製造的晶片，能夠實現了更搞功耗控制和性能表現。
同時，台積電還將採用「3DFabric」平台進行晶片封裝，這將進一步提升2nm等晶片的性能。畢竟，先進的封裝技術，不僅能夠解決製程問題，還可以提升晶片性能。
這意味著在2nm晶片上，台積電可能就直接放棄了GAA工藝，為2nm晶片亮出了研發15年的法寶。
所以才說事關2nm晶片，台積電官宣了，已經准備了15年。
2nm晶片路子多
就目前了解到信息可知，在2nm晶片上，各大晶片廠商將採用不同的製造工藝，畢竟，這是全新的工藝節點，是前無古人的。
其中，IBM已經發布了全球首個2nm晶片製造技術，而該工藝技術比主流的7nm工藝的晶片，性能提升45%，能效提升75%，讓電池的壽命提升4倍左右。
三星已經在3nm晶片上採用GAA工藝，下一代2nm晶片自然也是GAA工藝，或者是採用IBM的技術，因為IBM自身並不生產製造晶片，而是交給三星、英特爾等。
至於台積電，其基本上算是官宣了，將會在2nm晶片上採用自研了15年之久的Nanosheet / Nanowire 的電晶體結構。
但是，無論是IBM、三星還是台積電採用2nm晶片製造技術，其都需要ASML的全新一代EUV光刻機做輔助，該光刻機預計在2023年交付廠商研發測試、2024年量產。
由於ASML的全新一代EUV光刻機的售價超過了3億美元，這意味著2nm晶片的成本也將隨著上漲。
